Puente de conexión entre torres

Proyecto
Puente
InterlomasProcedimiento constructivo

Construcción de un puente para unir 2 torres del desarrollo Nauma en altura. Diez etapas de montaje, del izaje de materiales al colado de la losa.

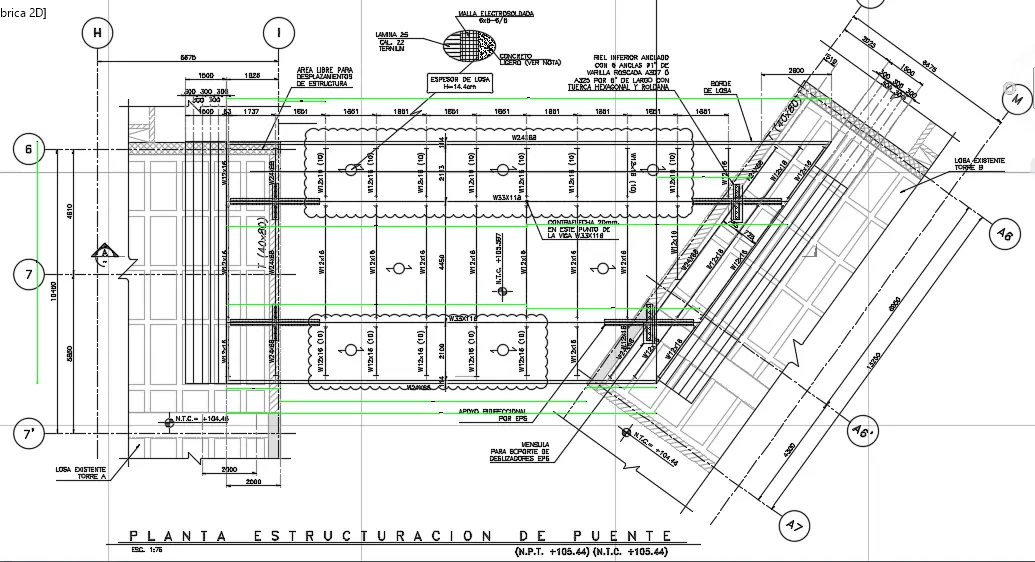

Planta de estructuración del puente a escala 1:75

Puente de acero

Nauma Interlomas

Grupo Herreros Pedroza participó en la construcción y montaje de la estructura de acero de un puente de sección trapezoidal que conecta ambas torres en altura.

Sección
Trapezoidal
Etapas
10
Proceso
Montajesecuencial

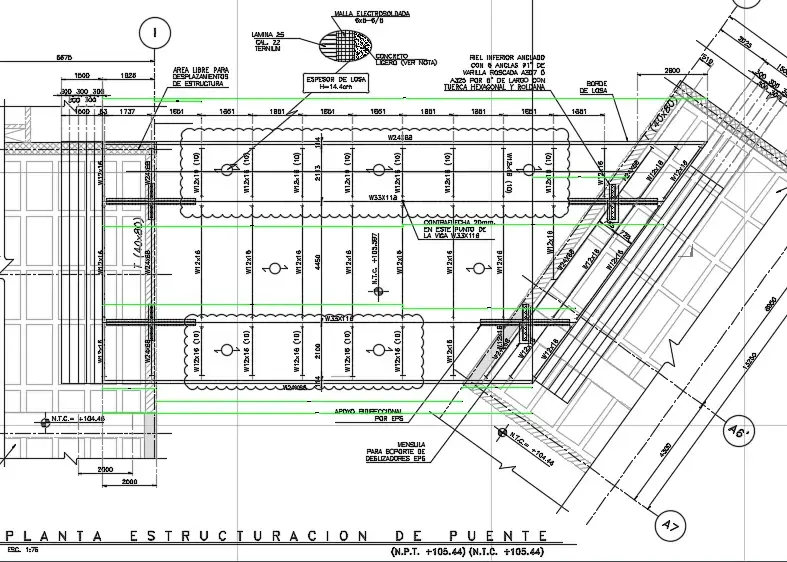

Plano 01 — Planta estructuración de puenteVista en planta
Grúa telescópica en sitio durante las maniobras de montaje del puente

Retos y maniobras constructivas

El lanzado de vigas

Uno de los principales desafíos fue el izaje y colocación de las vigas principales, debido a sus dimensiones y peso. Las condiciones del proyecto hicieron necesario realizar parte del armado directamente en sitio, además de que la capacidad de la grúa disponible no permitía izar las estructuras completas.

La solución

Se implementó un puente provisional que permitió realizar estas maniobras y el “lanzado de las vigas”, trasladándolas de un lado a otro hasta colocarlas de forma segura sobre sus apoyos.

El resultado

Esta estrategia permitió ejecutar el montaje bajo condiciones controladas, garantizando una solución eficiente ante uno de los principales retos técnicos y logísticos del proyecto.

Puente provisionalLanzado de vigasMontaje controlado

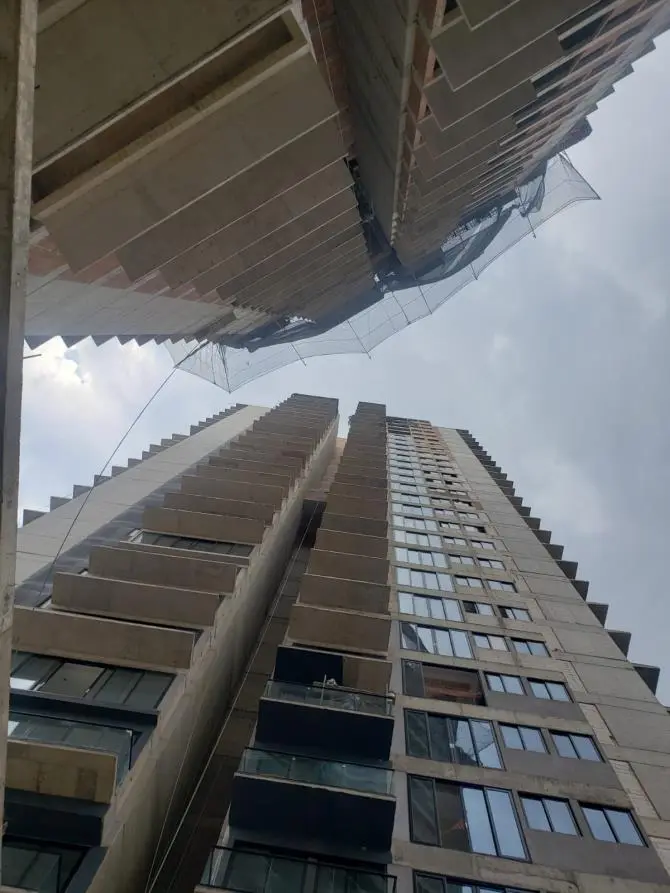

Vista inferior del vano entre las dos torres, con red de protección

01Maniobra · Izaje

Elevación de materiales a azotea

Con el apoyo de una grúa se elevarán los materiales hasta el nivel de azotea, conforme a un programa coordinado para el uso del equipo.

  • Elevación de materiales
  • Programa coordinado
  • Nivel de azotea
Fot. 01 — Vano entre torresTrabajo en altura

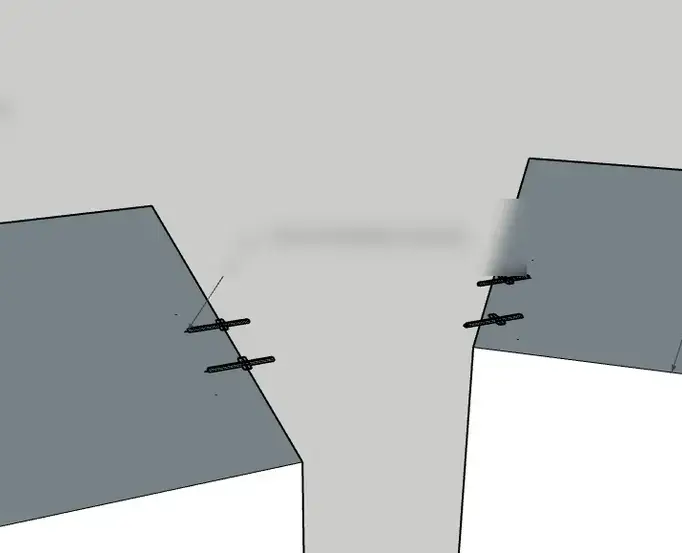

Modelo de las losas de Torre A y Torre B con los apoyos bidireccionales colocados Torre A Apoyos bidireccionales Torre B

02Anclaje · Torre A y Torre B

Colocación de apoyos bidireccionales

Se instalan apoyos bidireccionales anclados a las losas de ambas torres. Estos apoyos son fundamentales para la distribución de cargas y la estabilidad de la estructura.

  • Apoyos bidireccionales
  • Distribución de cargas
  • Estabilidad estructural
Fig. 02 — Apoyos bidireccionalesAnclaje a losa
Modelo con dos vigas perimetrales salvando el vano entre las torres Vigas perimetrales Posición de viga principal 1

03Obra falsa · Puente provisional

Habilitado de vigas perimetrales

Se habilitan vigas perimetrales que se colocarán rodeando la posición de la viga principal 1 para formar un puente provisional que sirva de apoyo temporal durante el montaje.

  • Vigas perimetrales
  • Puente provisional
  • Apoyo temporal
Fig. 03 — Vigas perimetrales en posiciónApoyo temporal para montaje
Modelo del primer tramo de la viga principal 1 apoyado sobre el puente provisional Viga principal 1 Puente provisional

04Montaje · Viga principal 1

Primer tramo de viga principal

Ya habiendo formado el puente provisional, se eleva el primer tramo de la viga principal y se conecta a su apoyo bidireccional mediante uniones estructurales.

  • Viga principal
  • Tramo 1 de 2
  • Conexión estructural
Fig. 04 — Viga principal 1 · tramo 1Apoyo sobre trabe existente
Modelo de la viga principal 1 completa, con los dos tramos unidos Viga principal 1 Puente provisional

05Montaje · Viga principal 1

Segundo tramo y cierre

Se eleva el segundo tramo, se fija a su apoyo bidireccional y se une al otro extremo de la viga, completando la primera viga principal según el diseño establecido.

  • Segundo tramo
  • Unión estructural
  • Viga principal 1 completa
Fig. 05 — Viga principal 1 · tramos unidosCierre de tramos
Modelo con el puente provisional desplazado al eje de la viga principal 2 Viga principal 1 Puente provisional

06Obra falsa · Reubicación

Traslado del puente provisional

Se desarma el puente provisional y las vigas perimetrales se desplazan a la posición de la viga principal 2 para formar nuevamente un puente provisional.

  • Reubicación de vigas
  • Viga principal 2
  • Reúso de estructura
Fig. 06 — Puente provisional reubicadoVigas perimetrales
Modelo del primer tramo de la viga principal 2 sostenido por el puente provisional Viga principal 1 Viga principal 2 Puente provisional

07Montaje · Viga principal 2

Primer tramo en suspenso

Se eleva el primer tramo de la viga principal 2 y se fija a la posición de su apoyo bidireccional, manteniéndola en suspenso mediante el puente provisional.

  • Viga principal 2
  • Tramo en suspenso
  • Apoyo bidireccional
Fig. 07 — Viga principal 2 · tramo 1Tramo en suspenso
Modelo con las dos vigas principales completas salvando el vano entre las torres Viga principal 1 Viga principal 2 Puente provisional

08Montaje · Viga principal 2

Cierre de la segunda viga

Se eleva el segundo tramo, se fija a su apoyo bidireccional y se une al otro extremo de la viga, completando la segunda viga principal.

  • Unión estructural
  • Dos vigas principales listas
  • Estructura completada
Fig. 08 — Vigas principales 1 y 2 completasMontaje completado
Modelo del marco estructural completo del puente, con vigas perimetrales y transversales Viga principal Viga perimetral Viga perimetral Viga perimetral

09Armado · Marco estructural

Perimetrales y transversales definitivas

Se desarma el puente provisional, se habilitan las vigas perimetrales a su dimensión final y se ubican en su lugar; se colocan las vigas transversales de acuerdo al diseño estructural.

  • Vigas transversales
  • Vigas perimetrales
  • Marco estructural
Fig. 09 — Estructura del puente armadaS/plano estructural

10Losa · Cubierta

Cubierta de losacero y concreto

La estructura se forra con lámina losacero y refuerzo de acero, para recibir una capa de concreto ligero que completa la cubierta del puente.

H = 14.4 cmCONCRETO LIGEROMALLA ELECTROSOLDADA6×6-6/6PERNOS NELSONLÁMINA LOSACEROVIGA IPR W33X118
Esq. 10 — Sección de losa (esquemática)S/E · s/plano estructural
Estructura del puente terminada

Resultado

Conexión entre Torre A y Torre B

El puente de acero conecta las dos torres de Nauma Interlomas, integrando y ampliando sus áreas de convivencia y amenidades. Además de cumplir una función estructural y funcional, el proyecto genera un espacio único con vistas panorámicas del desarrollo y su entorno.

Capacidad técnica

La participación de Grupo Herreros Pedroza demuestra nuestra capacidad para desarrollar estructuras metálicas de alta complejidad.

Maniobras especializadas

Ejecutamos maniobras especializadas de montaje, izaje y conexión de elementos estructurales.
